[네트워크기초이론]#15. L2 스위치에 대해서

L2 스위치

"L2 스위치는 MAC Address(48bit)로 스위칭한다"



MAC주소 확인해보기

- 이 MAC address는 전 세계에 이거 하나라고 생각해도 됨



"네트워크는 스위치의 집합체이다."

L2의 두 가지 스위치

- Network Interface를 표현할 때 점을 강조해서 그림.

     - 접점이 두 개 있을 수도 있음

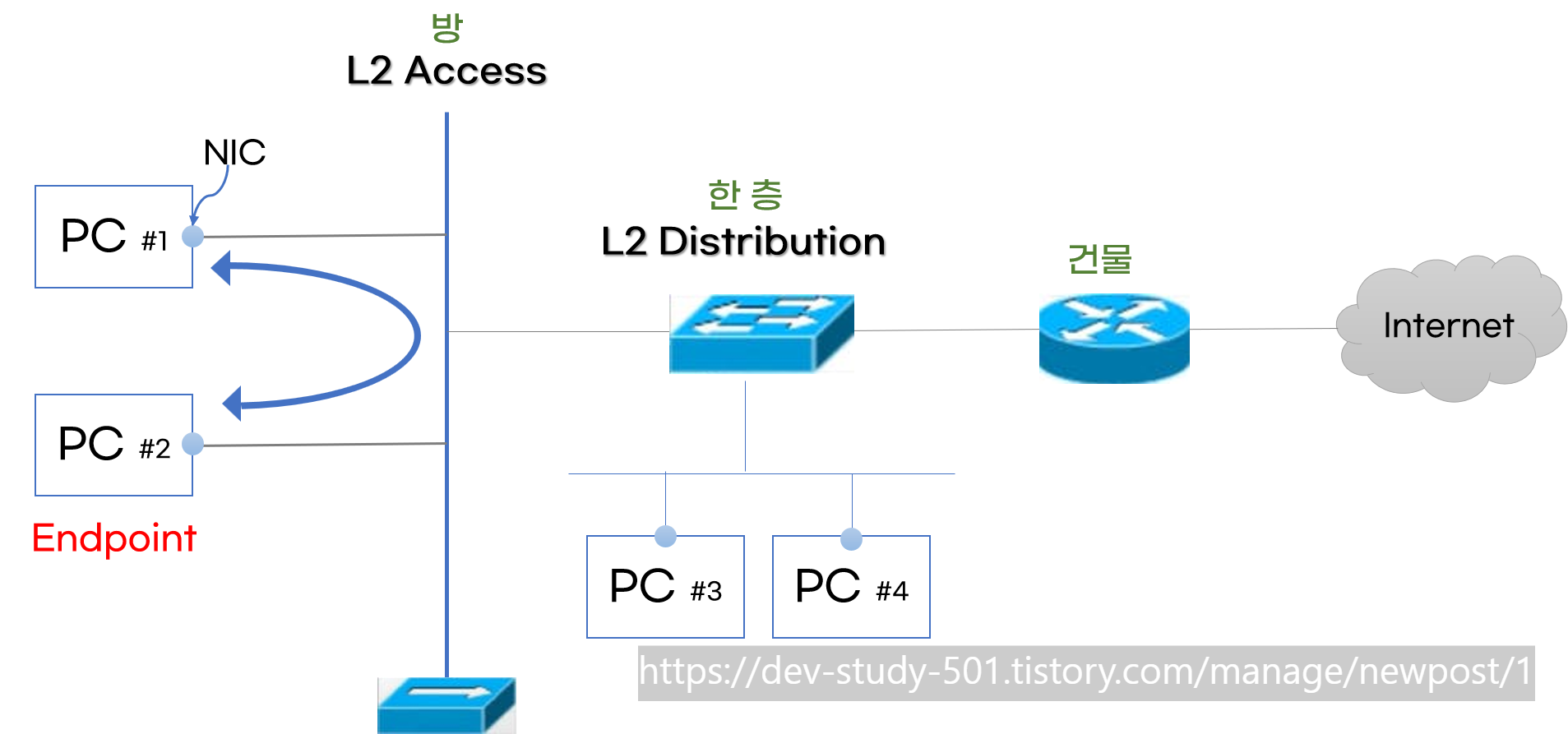

L2 Access switch

- NIC에서 나와서 L2 Access라는 스위치에 연결됨

      - 이 스위치에는 여러개의 PC가 연결될 수 있다.

      - 이렇게 되면 PC1과 PC2끼리 정보를 주고 받을 수 있다.

- 이용 주체인 Endpoint를 위한 스위치

     - Endpoint들이 네트워크를 처음 만날 때 가장 먼저 만나는 스위치

     - Endpoint와 맞닿은 스위치

- 방 하나에 비교할 수 있음

L2 Distribution Switch

- 보통은 L2 Access에서 L2 Distribution이라는 또 다른 스위치로 넘어간다

- 스위치를 위한 스위치

     - Endpoint 가 바로 연결될 수도 있겠지만 보통은 스위치가 연결됨

- 여기에 또 다른 L2 Access switch가 연결되어 또 다른 PC들과 연결될 수 있다.

     - 이렇게 되면 PC2와 PC3이 정보를 주고받을 수 있다.

- 건물의 한 층에 비교할 수 있음

     - 여러개의 방이 모여 한 층을 이룸



Router

- gateway 역할

- 건물 한 채를 비교할 수 있음

   - 쉽게 설명하자면 그렇다는 거고 늘 그렇진 않음

   - L3에 해당하지만 지금은 그 생각하지말고





주의할 용어

Uplink

- LAN 케이블로 Access와 Distribution이 연결될 때

   트래픽이 더 높은/넓은 세계로 나갈 때(상향)

- 이것을 Uplink라고 부른다

- 상위 계층 스위치로 연결



Link-up / Link-down

- LAN 케이블이 연결되면 녹색 불이 들어옴

- 즉 연결되었다

- link-down은 연결이 끊겼다



아이콘

Port



정리

- L2 스위치는 MAC 주소로 스위칭 한다

- MAC Address는 48bits다

- Endpoint와 직접 만나는 스위치 = L2 Access Switch

- L2 Access Switch가 만나는 스위치 = L2 Distribution switch

- 이것들이 마지막으로 모이는 건 Router

- Router가 전체 PC들의 gateway

- uplink: 랜선들이 상향 연결되는 것





출처: https://youtu.be/y8rPmcYRsrk?si=9CeOQnyfSy2OGYkf
